  • VLAN в MikroTik

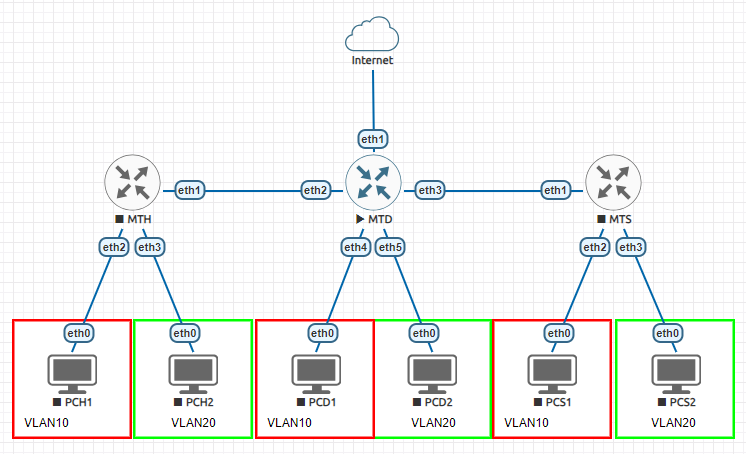

    Изграждането на виртуални мрежи в Mikrotik може да се направи по два начина. Изграждане на VLAN-и върху физически интерфейс или върху бридж (bridge). В тази статия ще покажем първия вариант. Имаме три рутера. Към всеки един от тях има свързани по два компютъра в различни VLAN-и. Рутерите имат връзка помежду си както е показано на долната снимка. Задачата е компютрите от един и същи VLAN да се виждат помежду си.

    1

    Настройка на MTD

    Това е първия рутер който ще настройваме.

    Изграждане на виртуални интерфейси

    /interface vlan add interface=ether2 name=vlan2.10 vlan-id=10 /interface vlan add interface=ether2 name=vlan2.20 vlan-id=20 /interface vlan add interface=ether3 name=vlan3.10 vlan-id=10 /interface vlan add interface=ether3 name=vlan3.20 vlan-id=20

    2

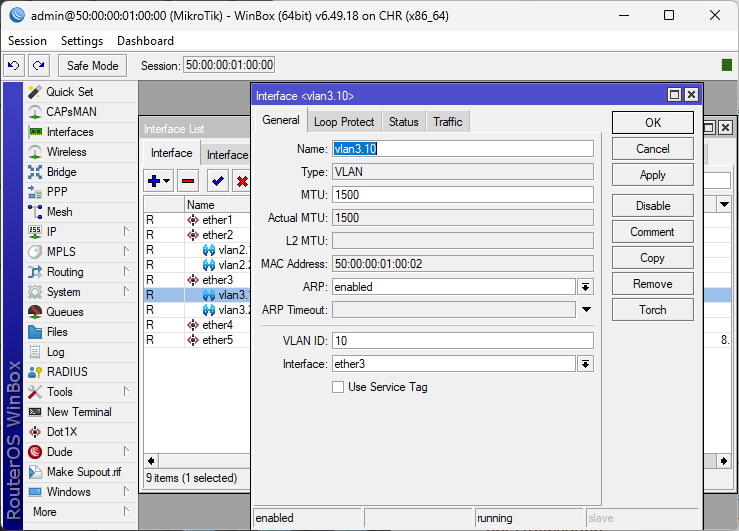

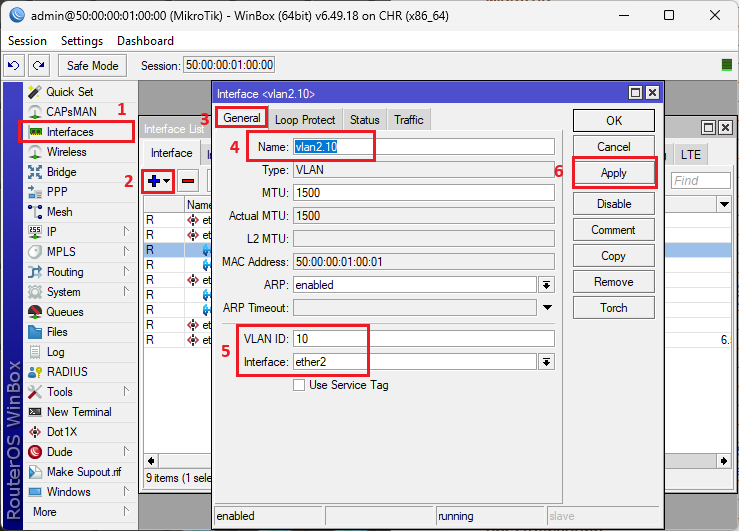

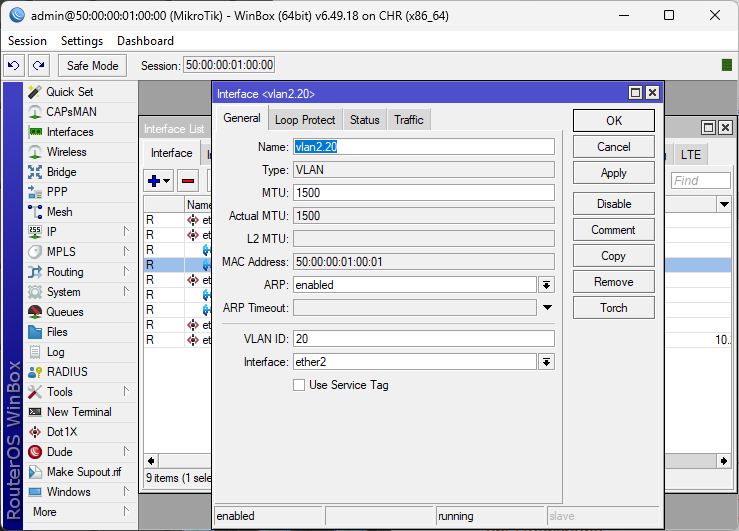

    Крайния резултат е както на горната картинка. Сега и картинки ако ще ползвате WinBOX.

    3
    4
    5
    6

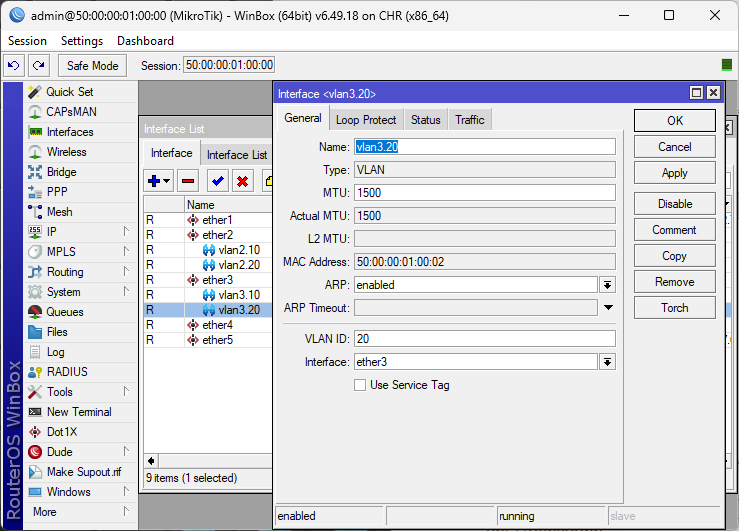

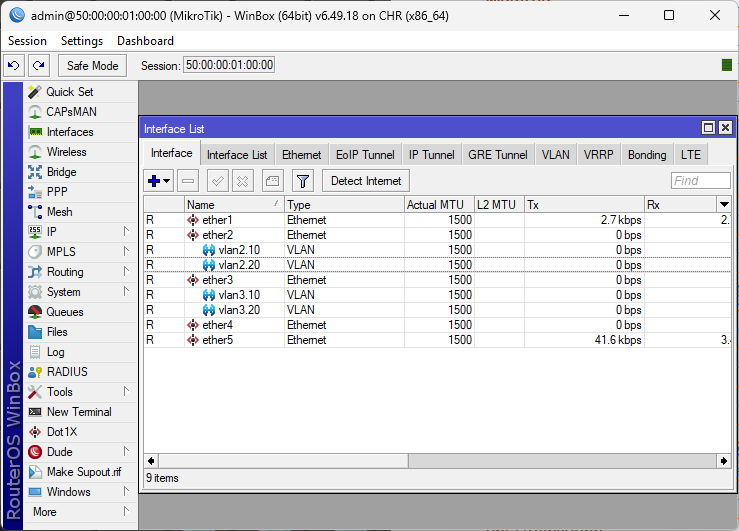

    Имаме изградени четири виртуални интерфейса, по два на всеки физически.

    Изграждане на бридж за връзка между интерфейсите и VLAN

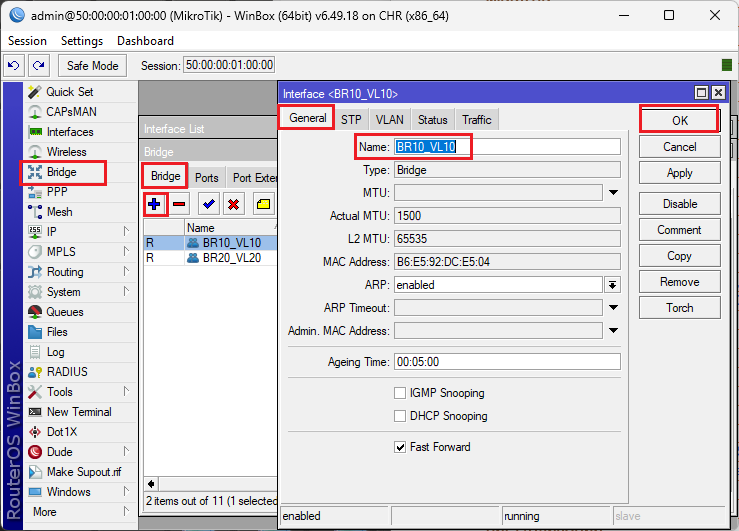

    Трябва да създадем два бриджа, за VLAN10 и VLAN20. Там ще укажем кои интерфейси ще участват и за кой VLAN.

    /interface bridge add name=BR10_VL10 /interface bridge add name=BR20_VL20

    7

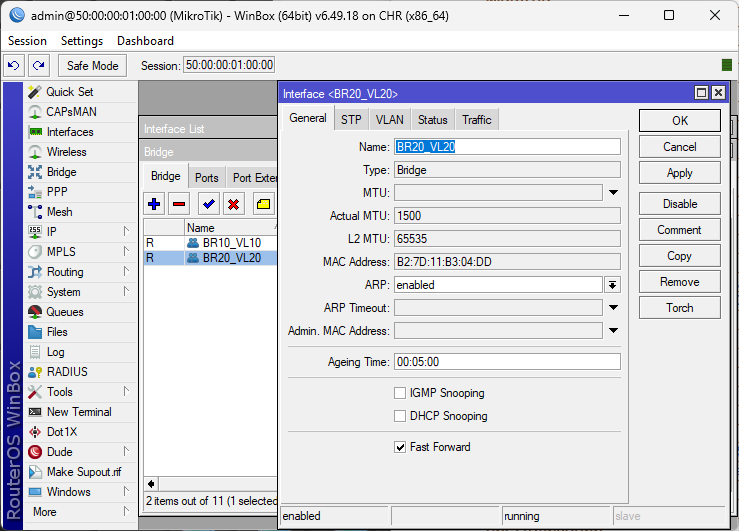

    8
    9

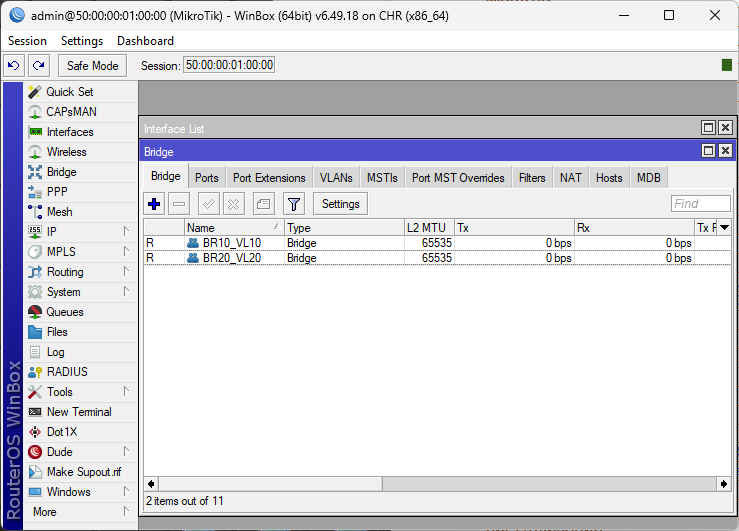

    Имаме изградени два бриджа за VLAN10 и VLAN20

    Присъединяване на портове към бриджа

    Започваме с VLAN10

    /interface bridge port add bridge=BR10_VL10 interface=vlan2.10 pvid=10 /interface bridge port add bridge=BR10_VL10 interface=vlan3.10 pvid=10 /interface bridge port add bridge=BR10_VL10 interface=ether4 pvid=10

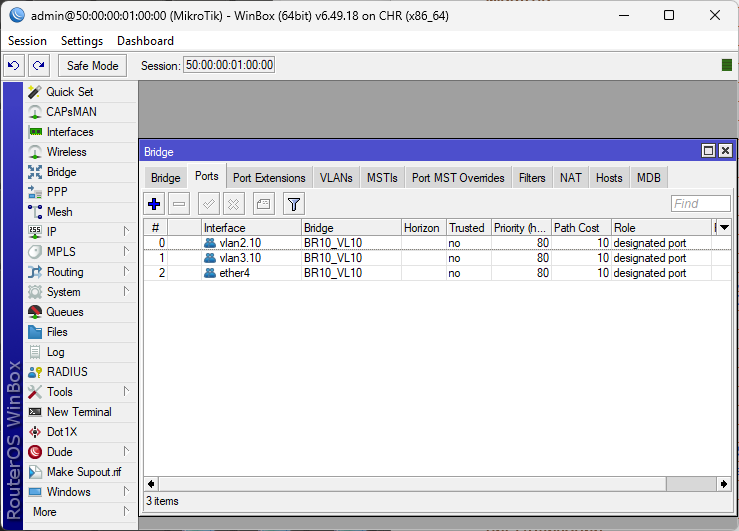

    Крайния резултат е:

    10

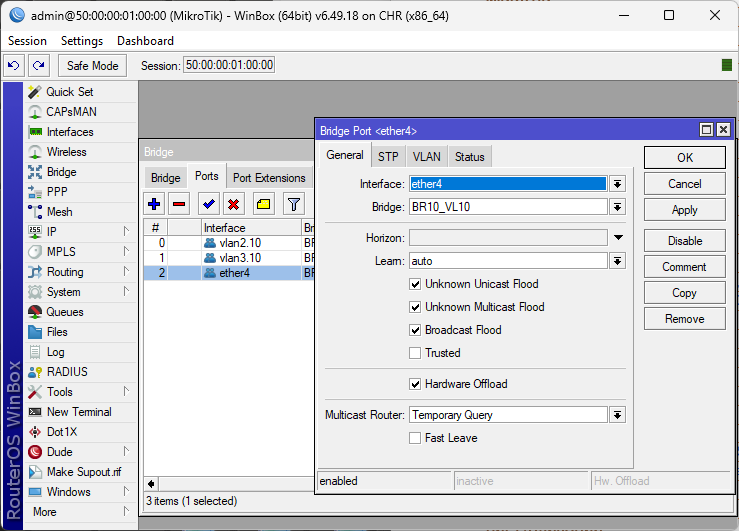

    Ако пък ползвате WinBOX:

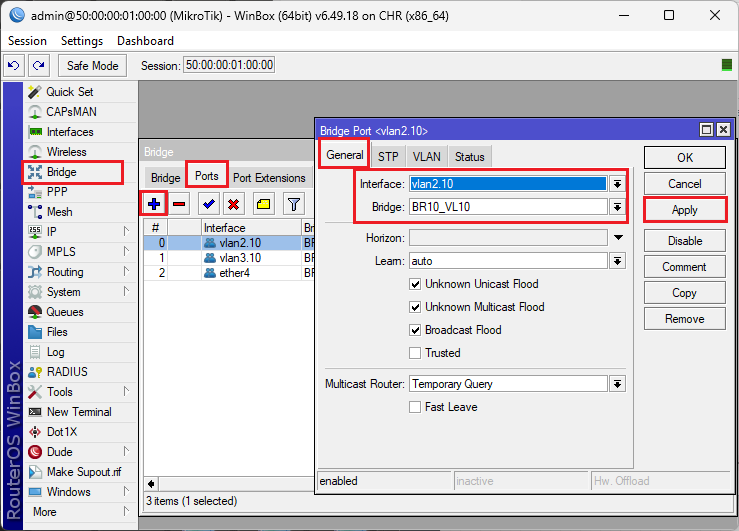

    11

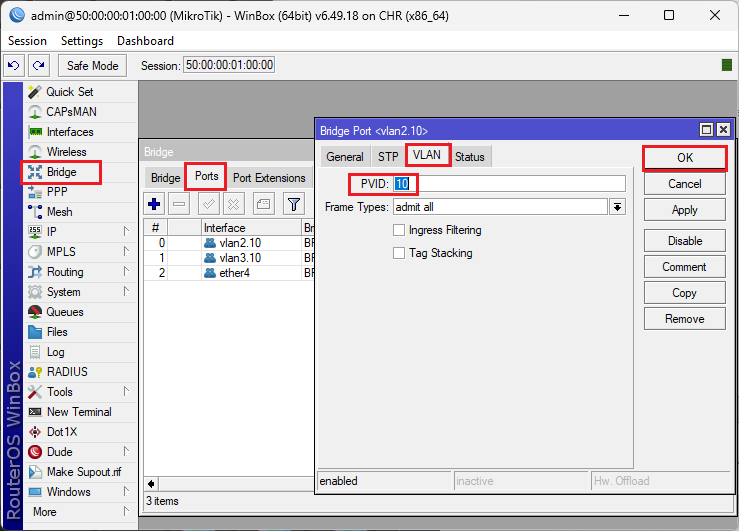

    12

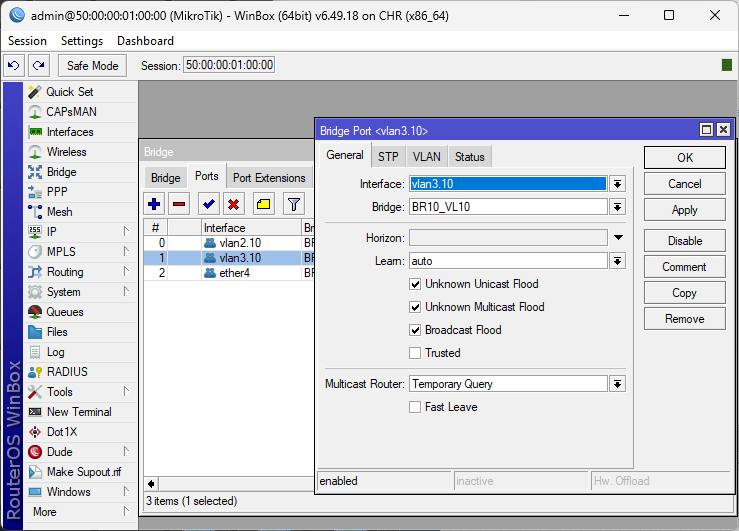

    13

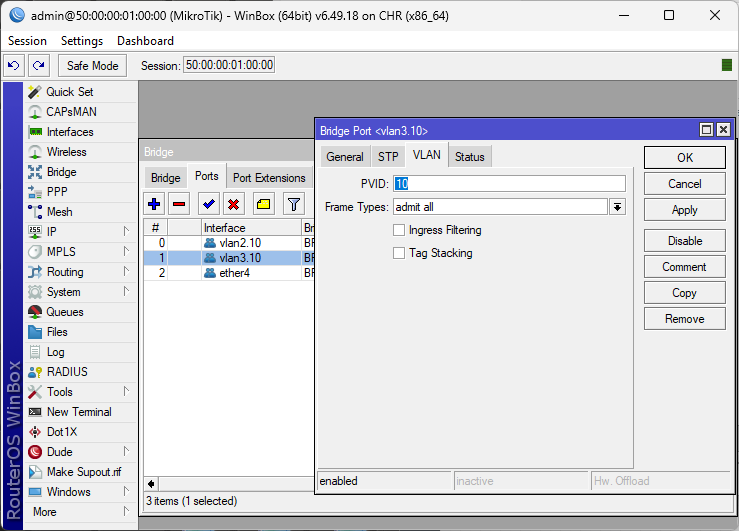

    14
    15
    16

    И за VLAN20

    /interface bridge port add bridge=BR20_VL20 interface=vlan2.20 pvid=20 /interface bridge port add bridge=BR20_VL20 interface=vlan3.20 pvid=20 /interface bridge port add bridge=BR20_VL20 interface=ether5 pvid=20

    17

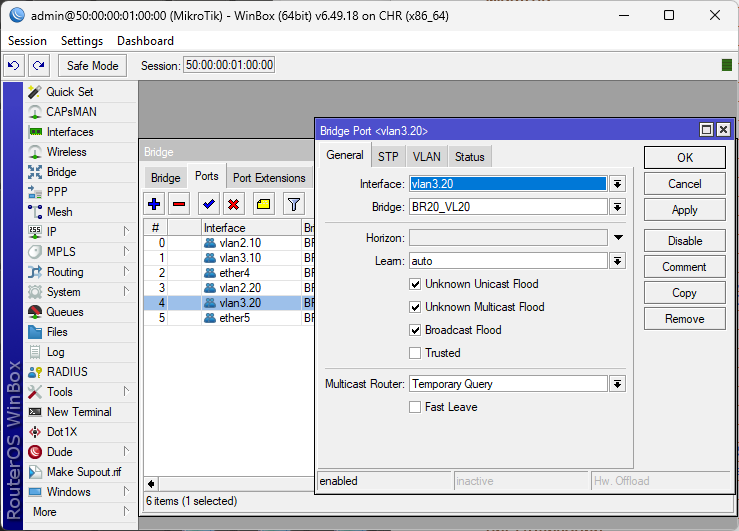

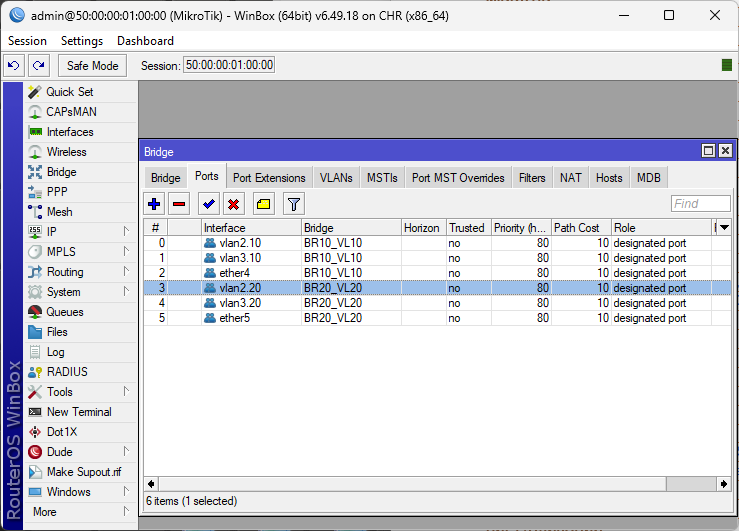

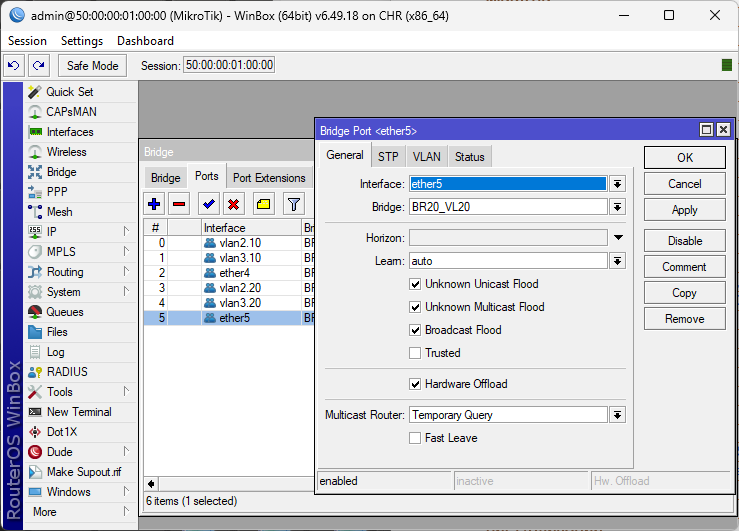

    Крайния резултат от горната команда. Ако ползвахме WinBOX:

    18
    19
    20
    21
    22

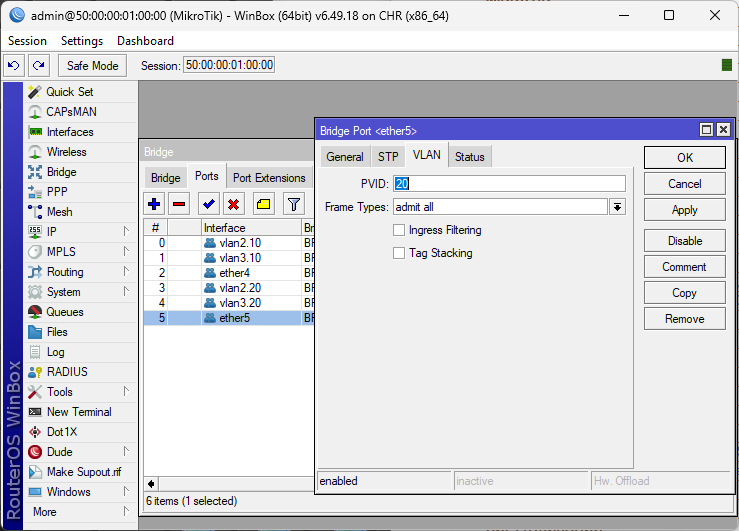

    23

    Преконфигуриране на бриджовете

    За да могат интерфейсите да се виждат в бриджа в съответния VLAN то трябва да му се включи опцията vlan-filtering. След това да се укаже съответния бридж в кой VLAN е.

    /interface bridge set BR10_VL10 vlan-filtering=yes /interface bridge set BR10_VL10 pvid=10 /interface bridge set BR20_VL20 vlan-filtering=yes /interface bridge set BR20_VL20 pvid=20

    И отново да покажем през WinBOX.

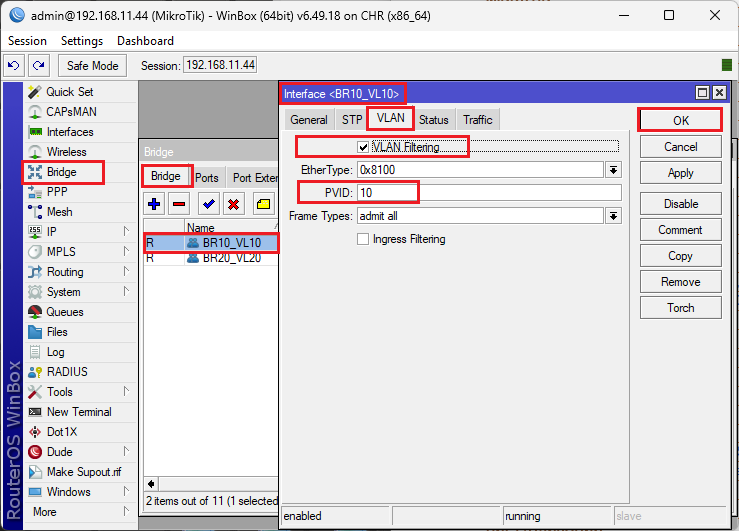

    24

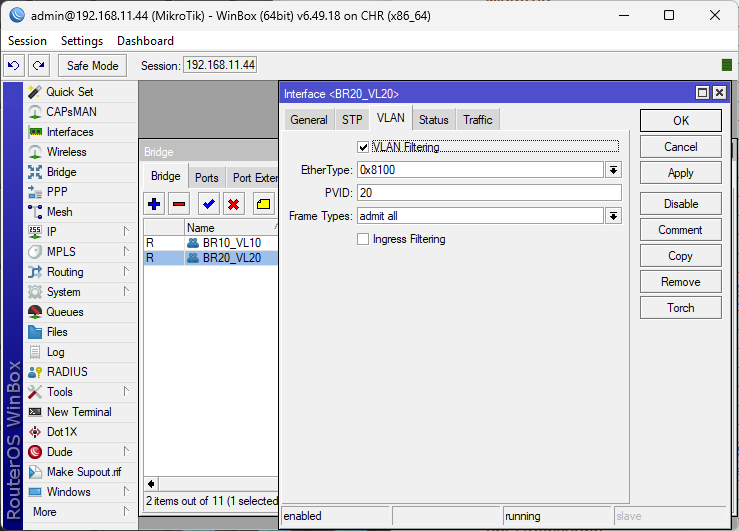

    25

    Тест на конфигурацията

    За теста е необходимо да дадем IP на бриджовете BR10_VL10 и BR20_VL20. След това да пуснем два DHCP сървъра на съответните бриджове.

    /ip address add address=10.0.0.1/24 interface=BR10_VL10 network=10.0.0.0 /ip address add address=172.16.0.1/24 interface=BR20_VL20 network=172.16.0.0 /ip pool add name=dhcp_pool10 ranges=10.0.0.12-10.0.0.21 /ip dhcp-server add address-pool=dhcp_pool10 disabled=no interface=BR10_VL10 name=dhcp10 /ip dhcp-server network add address=10.0.0.0/24 gateway=10.0.0.1 /ip pool add name=dhcp_pool20 ranges=172.16.0.12-172.16.0.21 /ip dhcp-server add address-pool=dhcp_pool20 disabled=no interface=BR20_VL20 name=dhcp20 /ip dhcp-server network add address=172.16.0.0/24 gateway=172.16.0.1

    Проверка за получаване на IP от клиентите

    За целта ще ползваме клиенти PCD1 и PCD2. Ще се пробваме да получим динамични IP адреси от съответните DHCP сървъри. Всичко е правилно и компютрите получават IP адреси от съответните VLAN-ове.

    MTH

    Да си поиграем с рутера MTH. Няма да показвам как се прави през WinBOX, защото темата ще стане много дълга. Настройките са аналогични както на рутера MTD.

    Изграждане на виртуални интерфейси

    /interface vlan add interface=ether1 name=vlan1.10 vlan-id=10 /interface vlan add interface=ether1 name=vlan1.20 vlan-id=20

    Изграждане на бридж за връзка между интерфейсите и VLAN-a

    /interface bridge add name=BR10_VL10 /interface bridge add name=BR20_VL20

    Присъединяване на портове към бриджа

    /interface bridge port add bridge=BR10_VL10 interface=vlan1.10 pvid=10 /interface bridge port add bridge=BR10_VL10 interface=ether2 pvid=10 /interface bridge port add bridge=BR20_VL20 interface=vlan1.20 pvid=20 /interface bridge port add bridge=BR20_VL20 interface=ether3 pvid=20

    Преконфигуриране на бриджовете

    /interface bridge set BR10_VL10 vlan-filtering=yes /interface bridge set BR10_VL10 pvid=10 /interface bridge set BR20_VL20 vlan-filtering=yes /interface bridge set BR20_VL20 pvid=20

    Тест на конфигурацията

    Проверка за получаване на IP от клиентите

    26
    27
    28
    29
    30
    31
    32
    33
